Descrição
Características Técnicas:
Diâmetro externo do Acoplamento: 166mm
Diâmetro do Cubo: 70mm
Comprimento Total: 150mm
Furo Máximo: 46mm

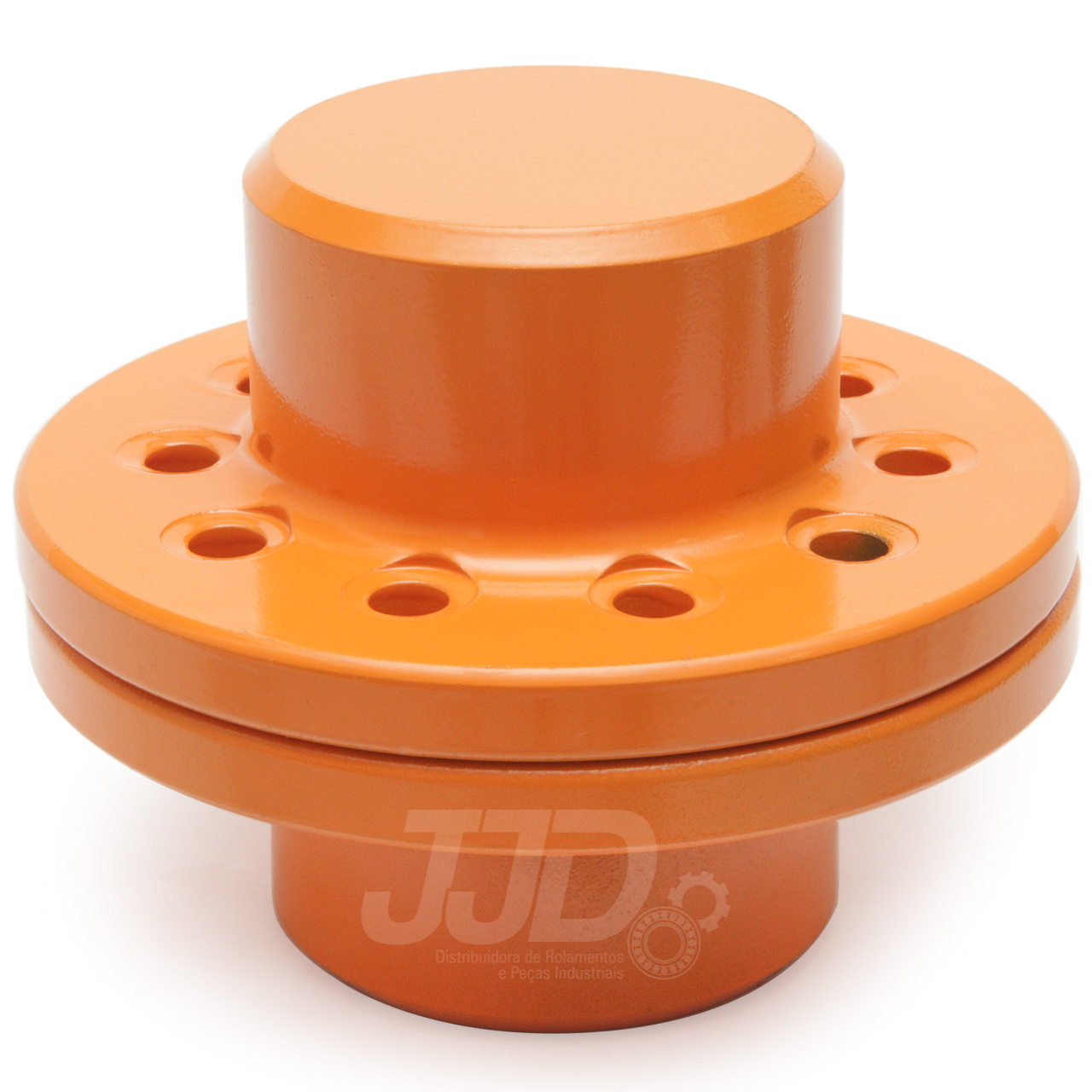

ACOPLAMENTO MX 50 CUBO CHEIO SEM PNEU (SOMENTE CUBOS SEM PNEU E PARAFUSOS)
– Os acoplamentos MADEFLEX MX – CUBO CHEIO são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de borracha.
– Para as mesmas dimensões existem dois modelos, um cuja capacidade de torque é maior em função das características do elemento elástico de maior resistência.
– Esta configuração torna apto ao acoplamento MADEFLEX MX (CUBO CHEIO) ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma s equipamentos acoplados.
– Estes acoplamentos permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C°.– Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil.– Não necessitam manutenção e nem lubrificação.
– Os acoplamentos são fornecidos na cor alaranjado (Laca Nitro Celulose Alaranjado Segurança 2,5 YR6/14).São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.
– Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90° com parafusos DIN 916 para fixação axial.

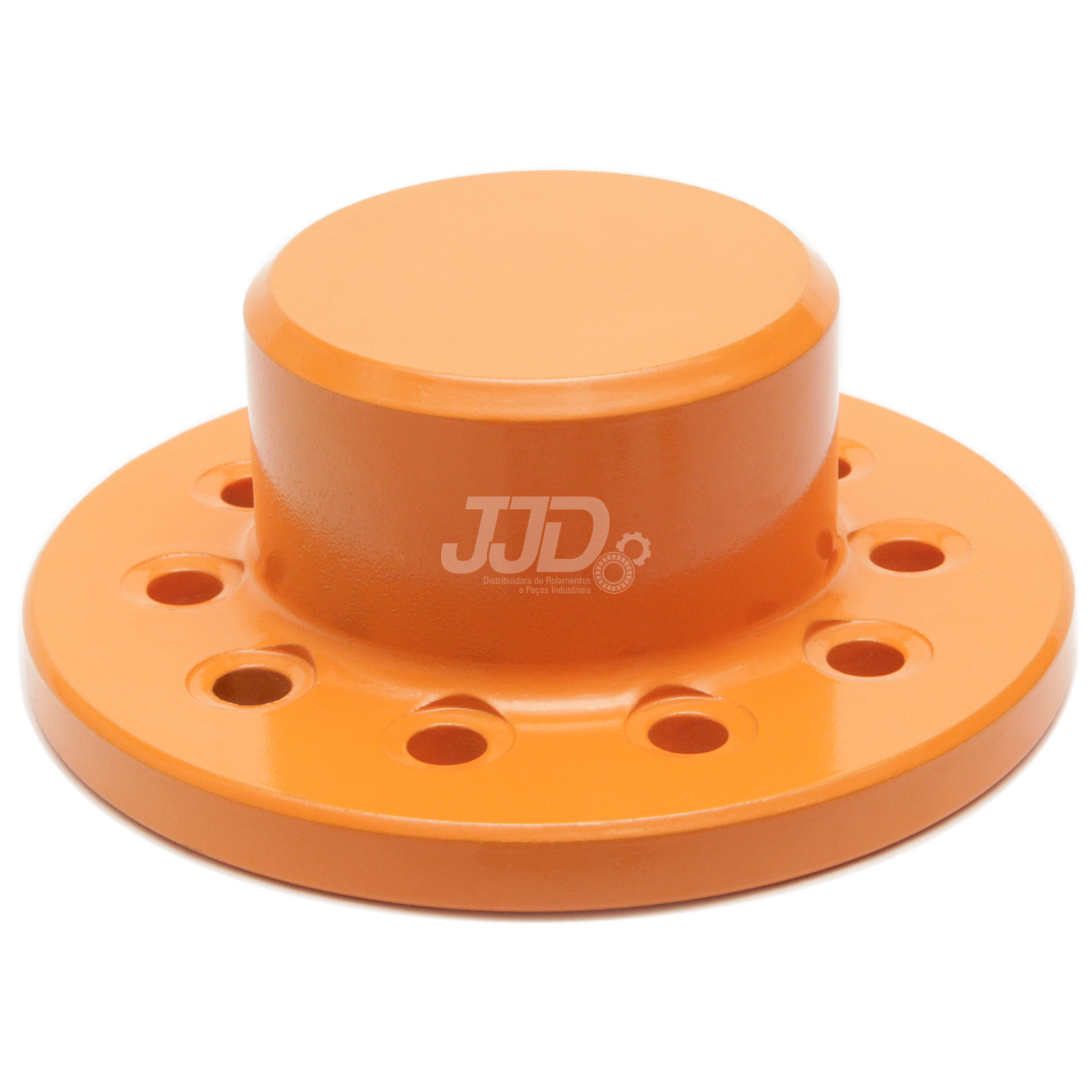

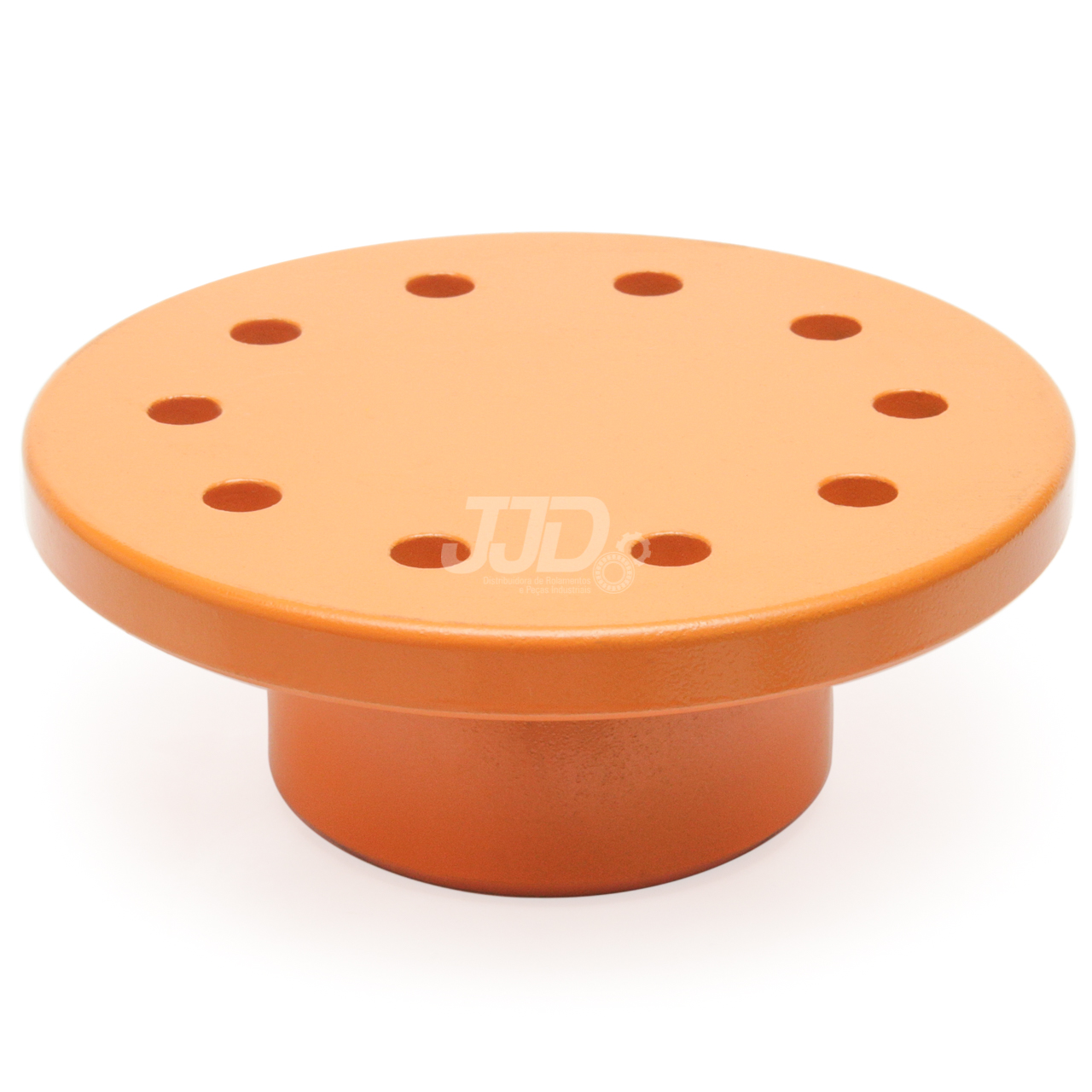

Somente Cubos
-Dois Cubos MX 50 Modelo Normal
-Sem Pneu
-Sem Parafusos
